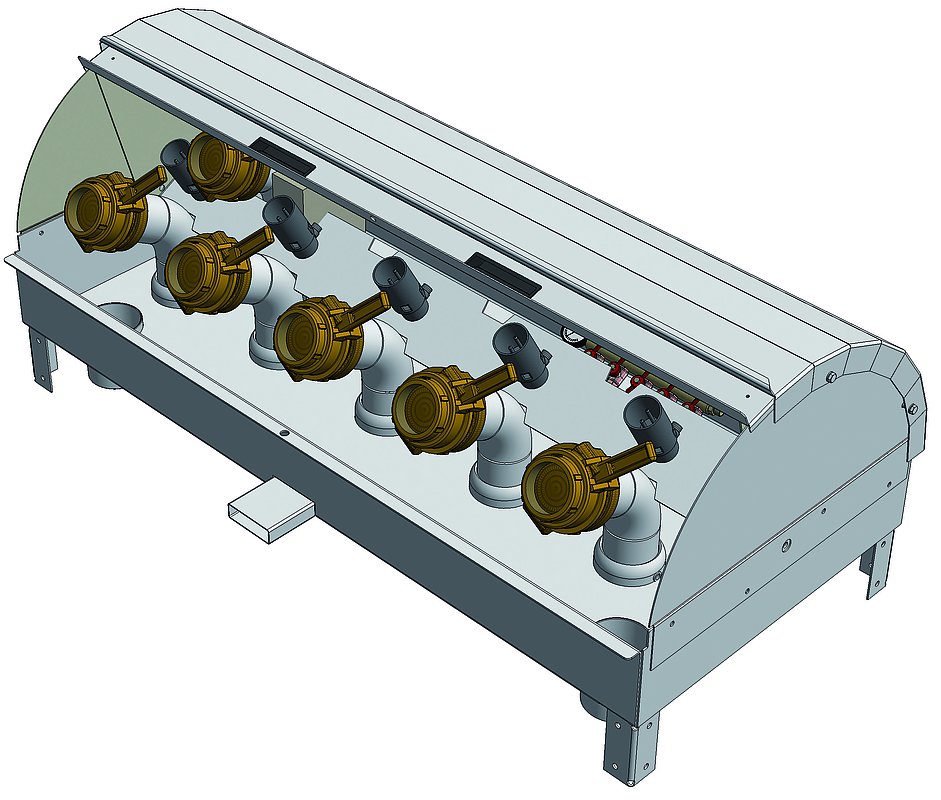

Fernfüllschrank mit Schwingdeckel

Beschreibung

  • oberirdische Ableitfläche mit Auslauf auf versiegelten Abfüllplatz
  • ergonomischer Neigungswinkel der Füllanschlüsse
  • flexible Bestückung mit Füll- und Gaspendelanschlüssen
  • Ausführungen zum Anschluß von doppelwandigen Füllrohren Stahl 3“/4“
  • Rohrabgänge senkrecht, daher beliebige Verlegetiefen und -Richtungen bauseits möglich
  • 2 Anschlußstutzen DN100 für Kabel-Leerrohr; senkrecht
  • Auslaufrohr 100/30 mit Verlängerung für Einbau im Hochbord im Lieferumfang
  • Schwingdeckel dicht übergreifend mit Schloßösen und Muldengriffen
  • Befestigungsvorbereitung für Druck-Verteilerleiste und ASS / QSS-Klemmenkasten
  • Kabelkanal mit Anschlußvorbereitung für Grenzwertgeber vor jeweiligem Füllanschluß
  • Querstrebe als durchlaufender Schildhalter
  • Gehäuse flüssigkeitsdicht geschweißt und geprüft
  • höhenverstellbare Stützfüße, feuerverzinkt, als Montagehilfe
  • kpl. feuerverzinkt, Rohre unverzinkt
  • kpl. Polyesterbeschichtet DB 702 Graumetallic

Standardausführungen

  • bis zu 5 Füllanschlüsse bei 3 Gehäuselängen, 1 Gaspendelanschluß DN80
  • doppelwandige Füllrohre Stahl 3“/4“

Sonderausführungen

  • diverse Varianten an Gaspendelanschlüssen mit Einzel- und Sammelpendelung
  • Deckel aus Edelstahl, geschliffen K240
  • Druck-Verteilerleiste, komplett installiert und geprüft
  • gesamte Abfülltechnik ASS / QSS, komplett installiert und geprüft
  • Kabel-Durchführungsverschlüsse KKA-100
  • Diebstahl-Schutzgitter im Füllrohr

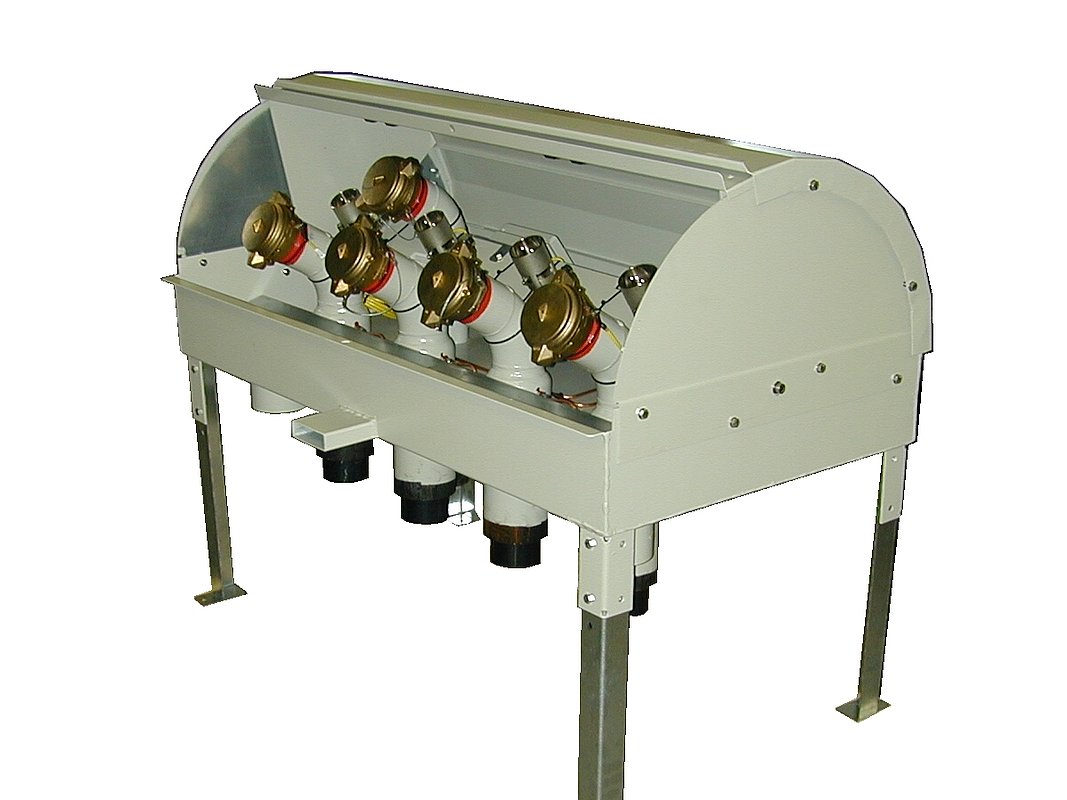

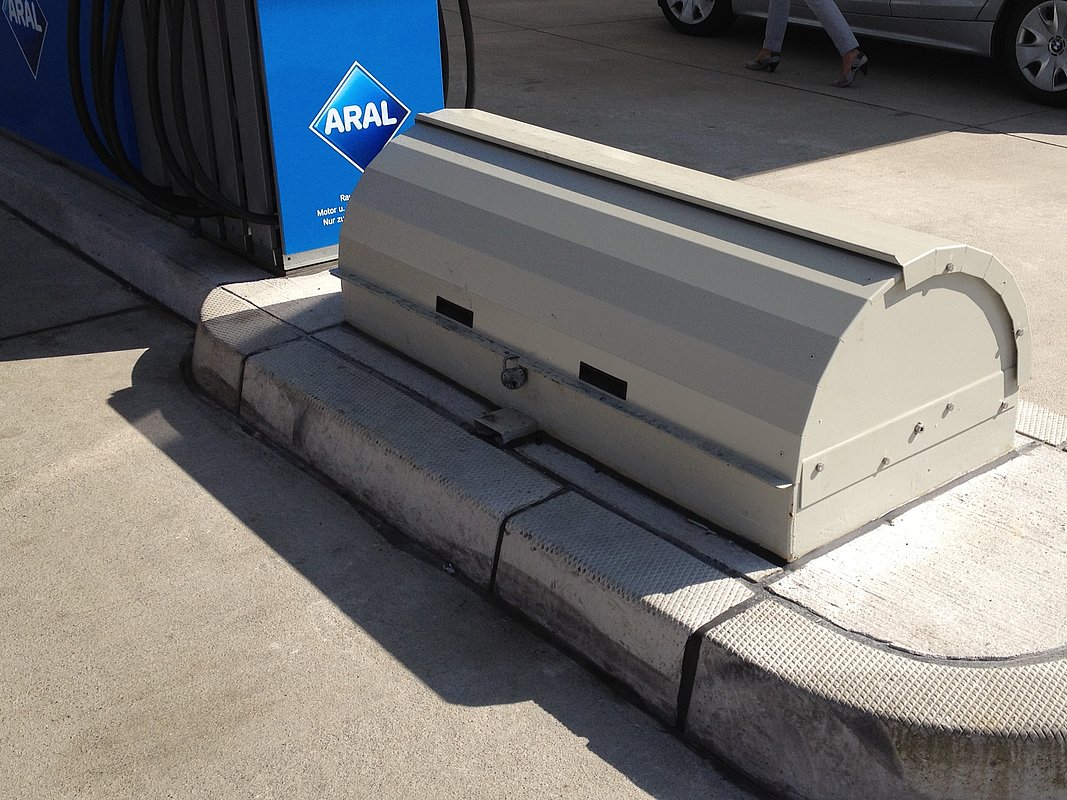

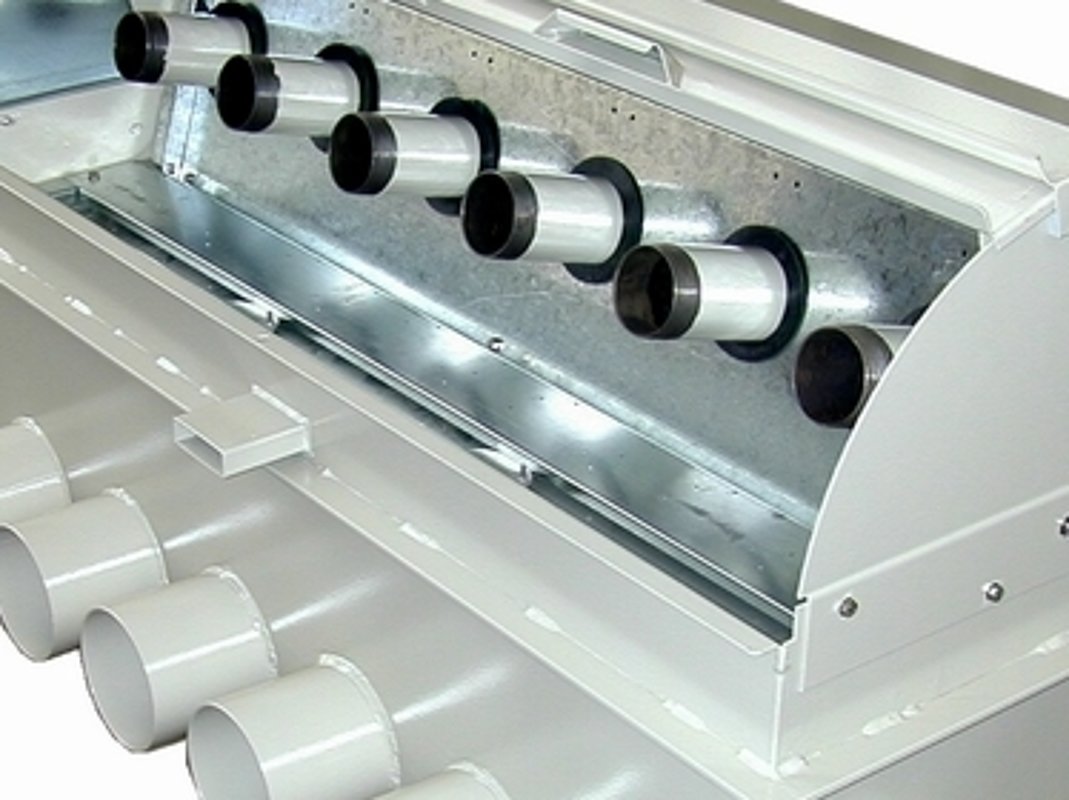

Produktbeispiele
