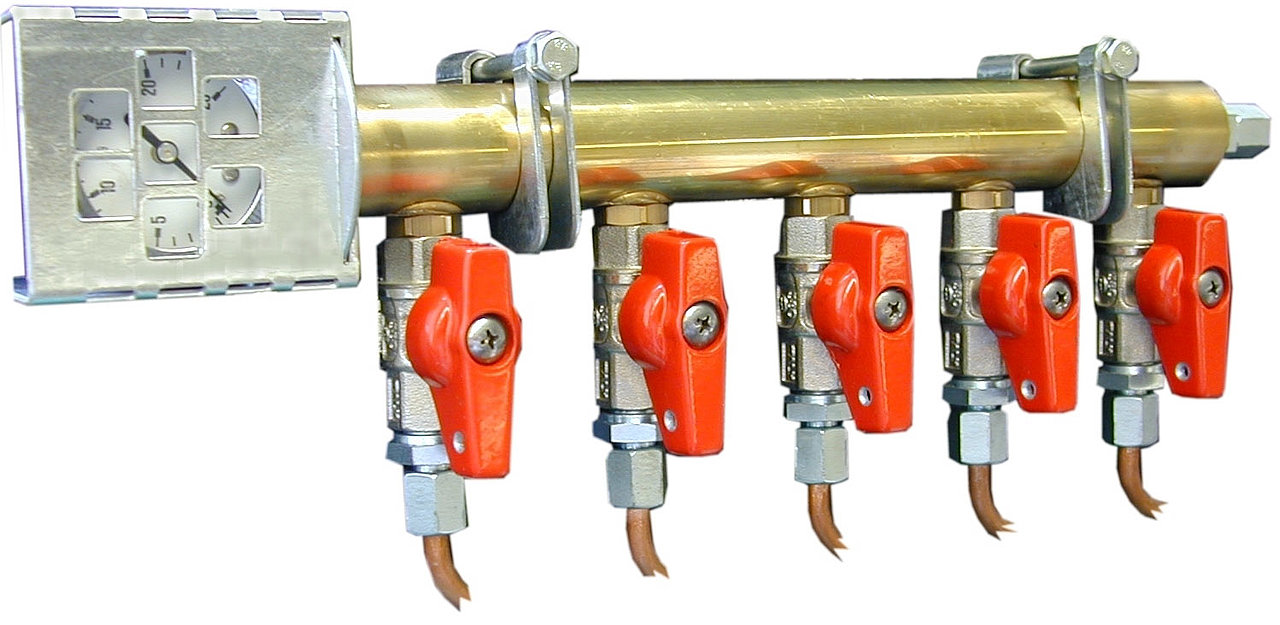

Druck-Verteilerleiste

Beschreibung

  • dient der Verbindung drucküberwachter Prüfräume bei doppelwandigen Rohrsystemen
  • erlaubt Gesamt-, Gruppen- und Einzelstrangprüfungen über ein integriertes Manometer mittels über Kugelhähne einzeln absperrbarer Rohrstränge
  • bietet Anschlußvorbereitung für Druckleitung zum Leckwarngerät, worüber auch die Befüllung erfolgt

Vorteile

  • das Manometer ist kra stoffbeständig mit Metallgehäuse und Echtglasscheibe
  • Manometer-Schlagschutz aus feuerverzinktem Stahlblech mit stabilem Schutzgitter, welches durch seine spezielle Aufteilung trotzdem eine problemlose Ablesung zuläßt
  • die verschiebbaren Schellen erlauben eine Lochstichtoleranz der Befestigungsbohrungen von ±15mm gegenüber dem angegebenen Nennmaß, was eventuelle Anschlußarbeiten vor Ort erleichtert
  • Anschluß für Druckleitung zum Leckwarngerät ist im Lieferumfang enthalten und bereits eingedichtet, so daß bauseits keine Gewinde-Eindichtungen mehr erforderlich sind

Dichtigkeit / Prüfung

  • Eindichtung und Befestigung der Bauteile mit hochfestem, chemisch beständigem Dichtmittel
  • werkseitig hochsensible Standdruckprüfung des jeweiligen Gesamtsystems mit Helium
  • Protokollierung der Prüfergebnisse

Technische Daten

  • zylindrische Verteilerleiste, 2- bis n-fach, Messing, blank
  • Kugelhähne PN 40, Messing vernickelt, Dichtung PTFE, offen plombierbar
  • GE-Verschraubungen mit Schneidring, Stahl verzinkt, für Cu-Rohr 6x1mm mit Stützhülse oder PA- Schlauch 6x1
  • Rohrfedermanometer, 0...10 bar, kraftstoffbeständig, Metall / Echt- glas
  • feuerverzinkte Stahlblechgehäuse mit Schutzgitter für Manometer als Schlagschutz
  • Stahlschellen aus feuerverzinktem Blech mit Verschraubung M6 zur Befestigung in Durchgangs- oder Gewindelöchern
  • bei werkseitiger Komplettmontage Druckleitungen aus PA-Schlauch 6x1 oder auf Wunsch Cu-Rohr 6x1
